產品詳情

一. 產品特點


  1. 本產品是將單相晶閘管主電路和移相觸發控制電路和內置二個單向可控硅封裝在一起的多功能功率集成模塊.
  2. 單相移相交流調壓，輸入電壓：220VAC。380VAC?？煽毓栎敵?，可靠穩定,壽命長等特點.
  3. 采用焊接式芯片，使帶負載能力達到最大
  4. 它能接受1-5V，0-10V，4-20mA及手動10K電位器輸入，不用外置電源，接線更方便。
  5. 外形長方型，環氧樹脂灌封(模塊)。
  6. 使用時需配適當散熱器，必要時加強迫風冷。
  7. 阻燃工程塑料外殼，送安全罩，采用黃銅散熱底板
  8. 用途:如阻性負載控溫，調功，調壓。白熾燈,調溫,工業電爐,烘箱,,單相電機調速,電氣開關柜,自動化控制等設備。
二.  固態調壓器產品概述
固態調壓器是我們公司獨立開發的一種新型的集成移相調壓式的固態繼電器。其具有輸入輸出光電隔離，移相調壓電路與主電路集成于一體，體積小，重量輕，壽命長，控制功率大，無級調節，絕緣電壓高等特點。既可方便的利用輸入端的電壓的變化來實現對輸出端負載功率的自動控制，又可采用電位器手動調解輸出功率。同時，輸入阻抗較高，內部同步，可直接通過數模轉換器與計算機、數字程控電路及具有4-20mA電流輸出的儀表接口，十分方便的實現了對輸出端負載電壓功率的無級調節。TRIAC輸出的多用于感性負載。可廣泛的應用于照明設備的燈光調節，民用工業加熱的溫度控制以及電動機控速,吸塑機等場合。
三. 單相全隔離固態調壓器:
型 號

SSR-40WA-H，SSR-60WA-H，SSR-80WA-H，SSR-100WA-H，
SSR-120WA-H，SSR-150WA-H，SSR-200WA-H

輸
入
參
數		工作電壓不用外置電源
控制信號
多種控制信號4-20ma,1-5V,0-10v,10KΩ電位器
控制電流4-20mA
手動電位器阻值
10KΩ
輸
出
參
數		負載電壓輸入交流：220VAC出：0-220VAC。輸入交流：380VAC出：0-380VDC,
額定工作電流
40A.60A.80A.100A.120A.150A.200A
通態壓降1.5vac
最小導通電流
50mA
斷態漏電流
小于10mA
性
能
參
數
介質耐壓
2500VAC，1分鐘
絕緣電壓≥2500V
絕緣電阻≥100MΩ
工作溫度—35～75 ℃
電源頻率50/60HZ
散熱條件≥25A配散熱器,≥40A再加風扇強冷 選用YS-S系列散熱器
負載電流安全系數阻性負載取2倍以上,感性負載取3倍以上
外形尺寸105.0L×74.0W×33.0H
重量280g



三.單相全隔離固態調壓器外形尺寸和安裝接線圖:(單位:mm)

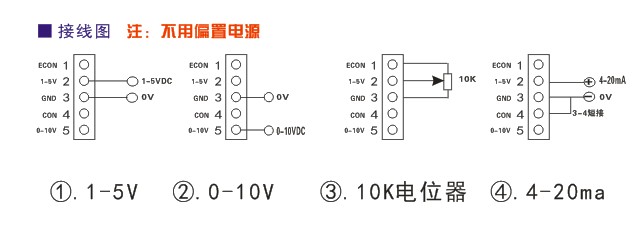

單相全隔離固態調壓器接線圖
溫度曲線圖:
電動機調速模塊電動機調速模塊


五. 固態繼電器產品選用注意事項:
  ● 選擇產品時，應根據負載的性質不同，在電流檔次上留有不同的余量。（阻性負載時,可按2-3倍負載電流選取。感性或容性負載時,可按3-5 倍負載電流選取）。
  ● 根據負載電流與環境溫度的關系，當環境溫度較高或散熱條件欠佳時。應增加電流容量。為防使用時負載短路，要求在負載回路中串接與本產品相應的快速斷路開關或快速熔斷器。
  ● 感性負載時，應在輸出端并接壓敏電阻，以防過壓時損壞晶閘管。壓敏電阻(MOV)的選配：240V檔時選430-470V，440V檔時選680-750V， 660V檔時選1100-1200V。
  ● 安裝時，要求散熱器與本產品接觸面之間必須平整、光潔，并在其表面均勻涂上一層導熱硅脂，最后再將套上平墊圈、彈簧墊圈的螺絲對稱擰緊固定。
  ● 當固態繼電器首次工作停機后，應趁其尚有余溫再緊固一下固定螺釘，以使固態繼電器底板和散熱器表面能夠緊密接觸，達到最佳散熱效果。
  ● 不同型號固態繼電器其標稱電流是在環境溫度為40℃時的標稱電流,所以散熱要充分!!
  ● 注意負載端不要用萬用表來叛斷產品的好壞!
